防爆點型光電感煙火災探測器
防爆點型光電感煙火災探測器
一、概述
X2F-14為點型光電感煙防爆火災非編碼探測器，該探測器采用本質安全和隔爆復合的防爆設計方式，探測器的隔爆腔內設有防爆安全柵，因此工程中探測器無須與其它防爆設施配合使用，可以通過探測器內部的安全柵直接與PA1000系列火災報警控制器配套使用。該探測器為N+1線制，可以并接級聯使用，在PA1000系統中每個回路可并聯N個探測器。探測器內部設有微處理器單元，采用智能探測算法實現對火災的探測和報警，火災探測報警準確可靠。探測器結構設計合理，造型美觀，有效抵御灰塵污染和潮濕空氣影響。探測器采用表面噴塑生產工藝。本產品符合GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》及GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型“d”》標準，防爆等級達到IICT6，適用于石油化工，油庫等易燃易爆場所火災的探測報警，并經的檢驗單位檢驗合格，取得了防爆合格證書。

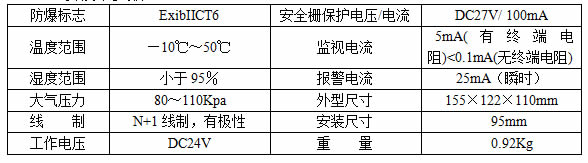

二、主要技術參數
三、安裝與布線
◆安裝：
1.根據現場情況用M6膨脹螺釘或M6螺釘通過探測器安裝口將探測器防爆外殼向上固定在頂棚或纜槽、管架上。
2. 鋼管布線：防爆進線口為M22×1.5螺紋，探測總線宜采用電纜外徑6～8mm，截面積≥1.5mm2的電纜，用鍍鋅管或BNG15×700防爆撓管連接。
3. 電纜布線：連接電纜外徑為6～8mm，截面積≥1.5mm2橡塑電纜，電纜進線口用防爆封口螺帽鎖緊。
◆探測器的布線：
1.本系統總線回路采用N+1線制，公共線為+24V線。卸下紅色塑料護罩，按逆時針旋轉探測器卸下。
2.松開探測器的兩個“+”字螺絲和叁個內六角螺釘，打開探測器的接線腔，按現場工作要求采用接線方式。
3．接線時兩根探測總線有極性的分別壓接在防爆腔內安全柵線路板的接線端子上.。輸出由接線端子引出，接下個安全柵，安全柵至探測器的接線在出廠時已接好，安裝時應注意不要將連線弄斷。連線接好后，將探測器的防爆上蓋上好，防爆面緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它異物。
◆開通調試
在確保線路連接準確無誤的情況下方可上電開通調試，開通調試可按下列步驟進行：
1.開通前先檢查探測器終端電阻設置撥號碼為“ON”(出廠設置)。
2.對控制器上電，進行登記操作(詳見控制器使用說明書)，核查登記記錄，通電監視狀態下，正常時可看到確認燈微亮，報警時確認燈閃亮，閃亮周期約為3秒左右。報警時確認燈高亮自鎖。無誤后即可進行報警模擬試驗。
注：(1)探測器若未登記，則不能報故障和火警。
(2)登記結果斷電保持，不受掉電影響。
●終端電阻設置：終端探測器撥碼設置為“ON”非終端探測器撥碼設置為“OFF”。
●級聯的探測器任何一只被摘掉，控制器都將報故障。
四、注意事項
1、嚴禁在易燃易爆場所帶電拆卸。
2、安裝時不要損傷防爆面，并保持其清潔。防爆面緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它異物。
3、探測總線應與強電磁場導體分開敷設，如無法避開，探測總線電纜應采用帶屏蔽線的鎧裝電纜，并確保屏蔽線接地良好。
4、長期使用要定期檢測探測器的性能是否良好，如失效或損壞時要由專業人員進行維修。
