泰克DSA8300阻抗測試儀，滿足PCB，FPC，cable等特性阻抗測試、差分組抗測試；同時，可以進行S參數測試。

特性阻抗測試儀

DSA8300產品技術資料

主要特點和優點

zui高保真度信號捕獲

超低時基抖動
- 在同時采集的zui多8條通道上，典型值為425 fs
- 在配備82A04相位參考模塊時，在zui多6條通道上典型值為<200 fs
*的垂直分辨率 – 16位模數轉換器
- 電接口分辨率：<20 μV LSB (1 V全量程)
- 光接口分辨率取決于光接口模塊的動態范圍 – 從80C07B (1 mW全量程)的<20 nW到80C10B (30 mW全量程)的<0.6 μW

靈活的配置

通過當前采樣模塊系列，DSA8300支持同時采集zui多8個信號
多種光接口、電接口和附件模塊，滿足您的特定測試要求
光接口模塊
- 全面集成光接口模塊，支持155 Mb/s - 100 Gb/s所有標準光接口數據速率
- 經過認證的光接口參考接收機，支持標準規定必須進行的*性測試的要求
- >80 GHz的光接口帶寬
- 光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準
- 經過全面校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗
- 經過校準的消光比測量，在采用這一出廠校準選項模塊時，系統間消光比測量可靠性<0.5 dB
電接口模塊
- 電接口帶寬>70 GHz
- 超低噪聲電接口采樣器(280 μV @ 20 GHz, 450 μV @ 60 GHz, 典型值)
- 可以選擇帶寬(使用80E07, 08, 09, 10)，允許用戶用采樣器帶寬和噪聲換取*的數據采集性能
- 遠程采樣器 (80E07, 08, 09, 10)或緊湊的采樣擴展器模塊電纜，采樣器可以放在被測器件附近，使信號劣化達到zui小
- 世界上性能zui高的集成TDR (10 ps典型階躍上升時間)，高效檢定阻抗不連續點，高動態范圍，執行高達50 GHz的S參數測量

分析

標準分析功能
- 為NRZ、RZ和脈沖信號類型提供了一套完整的超過120種自動測量功能
- 80多種行業標準模板，自動進行模板測試。新模板可以導入到DSA8300中，支持新的新興標準。此外，用戶可以為自動模板測試定義自己的模板
- 垂直直方圖和水平直方圖，對采集的波形進行統計分析
- 垂直光標、水平光標和波形光標(帶測量數據)
通過80SJNB基本和高級應用軟件選項提供抖動、噪聲、BER和串行數據鏈路分析
通過IConnect®應用軟件選項提供高級TDR分析、S參數測量、仿真模型提取和串行鏈路仿真功能

高測試吞吐量

每條通道高達300 kS/s的采樣采集速率
高效編程接口(IEEE-488、以太網或本地處理器接入)，實現高測試吞吐量

應用

設計/檢驗電信和數據通信器件和系統
ITU/ANSI/IEEE/SONET/SDH制造/*性測試
高性能真正差分TDR測量
串行數據應用阻抗檢定和網絡分析，包括S參數
高級抖動、噪聲和BER分析
通道和眼圖仿真及基于測量的SPICE模型

光接口眼圖測試

無源互連測試

無源互連測試

串行數據網絡分析

串行數據網絡分析

抖動、噪聲和BER分析

抖動、噪聲和BER分析

杰出的性能，優異的通用性

DSA8300數字串行分析儀為開發和測試采用幾千兆位數據傳輸技術的通信、計算機和消費電子提供了用途zui廣泛的工具。它可以用來對這些產品中使用的器件、模塊和系統的光接口和電接口發射機進行檢定及*性測試檢驗。

此外，DSA8300特別適合電接口信號路徑檢定，包括封裝、PCB或電纜。由于杰出的帶寬、信號保真度及可擴展性zui強的模塊化模塊，DSA8300為當前和新興串行數據技術提供了zui高性能的TDR和互連分析能力、zui準確的信號損傷分析能力以及BER計算功能。

zui后，由于杰出的信號保真度和分辨率，對要求超高帶寬、超精細垂直分辨率、低抖動和/或杰出時間間隔精度的電接口和光接口應用，DSA8300提供了黃金標準。

DSA8300擁有*的測量系統保真度及zui低的基本儀器抖動本底(對>2.5 Gb/s的串行數據信號，典型值為400 fs RMS)，保證zui準確地同時采集zui多8個高帶寬信號。相位參考模塊的200 fs采集抖動提供了進一步分析優勢。多處理器結構及每插槽數字信號處理器(DSPs)提供了快速波形采集速率，縮短了進行可靠的檢定和*性測試所需的測試時間。

DSA8300的通用模塊化結構支持大量的且不斷增加的插件，您可以為測量系統配置各種您當前應用和未來應用的電接口模塊、光接口模塊和附件模塊。DSA8300提供了6個模塊插槽，可以同時容納一個時鐘恢復模塊、一個精密相位參考模塊和多個電接口或光接口采集模塊，可以讓系統性能與不斷演變的需求相適應。

該電接口模塊家族擁有業內的信號保真度，包括20 GHz到>70 GHz的帶寬性能，光接口模塊支持從125 Mb/s到100 Gb/s以上的光接口測試，提供了超過80 GHz的光接口帶寬。DSA8300支持所有傳統的8000系列電接口和光接口采樣模塊及附件*¹.

此外，模塊配套功能，如單端和差分電接口時鐘恢復、電接口采樣器靜電保護及連接流行的TekConnect®探測系統，在高阻抗探測和差分探測中提供了*的泰克探頭性能。另外，還提供了用于50 Ω探測和TDR探測的低阻抗探頭。

DSA8300及相關應用軟件完善的測量和分析功能進一步增強了DSA8300及其采樣模塊和附件的原始采集性能。例如，IConnect®應用軟件為無源電接口連接(封裝、印刷電路板、背板、電纜、等等)提供了完整的TDR、S參數和信號完整性分析，80SJNB應用軟件則為光接口和電接口串行數據鏈路提供了完整的抖動、噪聲和誤碼率分析及通道和均衡分析和仿真功能。

*¹DSA8300不支持80A06碼型同步模塊，這一功能已經被DSA8300集成高級觸發選項(選項ADVTRIG)所代替。

抖動、噪聲、BER和串行數據鏈路分析

H三種軟件解決方案支持高速串行數據鏈路測量和分析：80SJARB、80SJNB Essentials和80SJNB Advanced。*²

80SJARB (選項JARB)是一種基本抖動測量工具，能夠測量任何波形(隨機波形或重復性波形)上的抖動。其采集簡單，限制了可能進行的分析數量，因此只能使用zui簡單的分解功能，其可重復性與碼型相關。
80SJNB Essentials (選項JNB)可以全面分析抖動、噪聲和BER，支持成分分解，可以清楚地了解信號的問題和余量。這種采集方式要求重復性碼型。與80SJARB相比，其精度和可重復性都得到改進，因為該工具可以訪問完整的信號碼型。
80SJNB Advanced (選項JNB01)在80SJNB Essentials中增加了多種串行數據鏈路分析功能，包括夾具反嵌、通道仿真、FFE/DFE均衡和預加重/去加重。

分析任意數據的抖動(80SJARB)

DSA8300系列使用的80SJARB抖動測量應用軟件適用于要求J2和J9抖動測量的IEEE 802.3ba應用。它還可以對NRZ數據信號進行基本抖動測量，包括PRBS31、隨機性業務和加擾數據。這提供了一種入門級抖動分析功能，支持簡單的Dual Dirac模型抖動分析，沒有碼型同步要求。80SJARB可以在Free Run模式下連續采集數據，其采集和更新速率均超過了IEEE規定的10,000個數據點的zui低要求。它為測得數據和推斷數據提供了抖動浴缸曲線，為采集數據提供了直方圖。

80SJARB抖動分析

測量	說明
J2	BER = 2.5e^–3時的總抖動
J9	BER = 2.5e^–10時的總抖動
Tj	BER = 1.0e^–12時的總抖動
DJdd	確定性抖動 (Dual Dirac模型)
RJdd	隨機性抖動 (Dual Dirac模型)

Free Run 模式: 用于超過IEEE規定的10,000個數據點zui低要求的連續采集和更新。

曲線: 抖動 / 眼圖張開浴缸，采集數據直方圖。

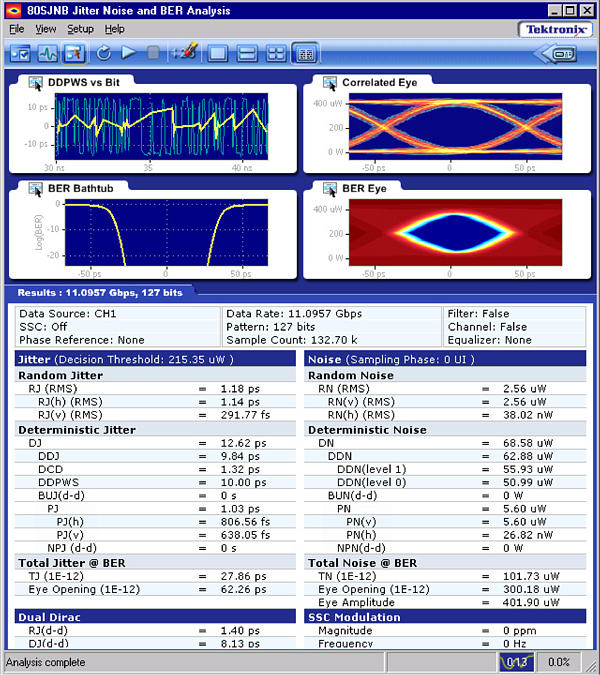

80SJNB抖動和噪聲分析測量

80SJNB抖動分析

測量	說明
TJ at BER	BER時的總抖動
J2	BER = 2.5e^–3時的總抖動
J9	BER = 2.5e^–10時的總抖動
RJ	隨機性抖動
RJ(h)	隨機性抖動的水平成分
RJ(v)	隨機性抖動的垂直成分
RJ(d-d)	根據Dual Dirac模型的隨機性抖動
DJ	確定性抖動
DDJ	數據相關抖動
DDPWS	數據相關脈寬縮減量
DCD	占空比失真
DJ(d-d)	Dual Dirac模型計算得出的確定性抖動
PJ	周期性抖動
PJ(h)	周期性抖動的水平成分
PJ(v)	周期性抖動的垂直成分
EO at BER	BER時的水平眼圖張開程度

80SJNB噪聲分析

測量/th>	說明
RN	隨機性噪聲
RN(v)	隨機性噪聲的垂直成分
RN(h)	隨機性噪聲的水平成分
DN	確定性噪聲
DDN1	邏輯電平1上的數據相關噪聲
DDN0	邏輯電平0上的數據相關噪聲
PN	周期性噪聲
PN(v)	周期性噪聲的垂直成分
PN(h)	周期性噪聲的水平成分
EO at BER	BER時的垂直眼圖張開程度
SSC Magnitude	SSC調制的幅度，單位：ppm
SSC Frequency	SSC調制的頻率，單位：ppm

80SJNB Advanced支持:

? FFE (前饋均衡)，支持100個分接點
? DFE (判定反饋均衡)，支持40個分接點
? 支持從夾具反嵌到發射機均衡的線性濾波器。對一階諧波頻率損耗>30 dB的通道，支持通道仿真

*²可以購買這些應用軟件，安裝在現有的帶有DSA83UP升級套件的DSA8300示波器上。

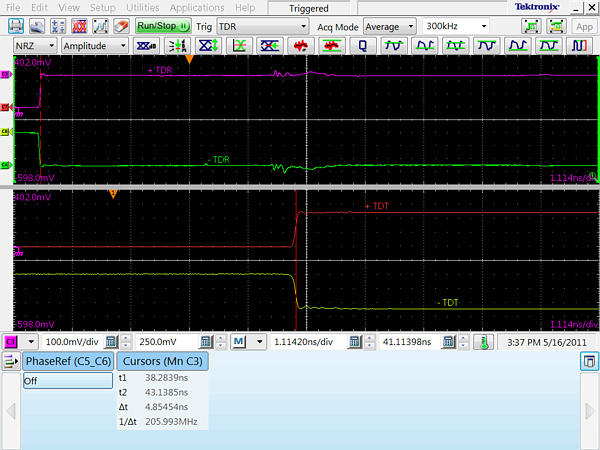

TDR (時域反射計)應用

DSA8300是業內性能zui高的全集成時域反射計(TDR)測量系統。DSA8300提供了高達50 GHz帶寬的及15 ps反射上升時間和12 ps入射上升時間，實現了真正差分TDR測量，可以滿足當前zui苛刻的串行數據網絡分析(SDNA)要求。

80E10和80E08 TDR模塊擁有全面集成的獨立雙通道2m遠程采樣器系統，使夾具減到zui小，保證了*的系統保真度。獨立采樣器偏移校正技術保證快速簡便地反嵌夾具和探頭。通過使用一個差分模塊的TDR階躍驅動一個線對，同時使用第二個差分模塊監測第二個線對，用戶可以檢定輸入串擾。

DSA8300是業內用途zui廣泛的TDR測量系統，支持zui多4個雙通道真正差分TDR模塊，快速準確地進行多路阻抗和S參數檢定。

P80318真正差分TDR探頭和P8018單端無源手持式TDR探頭為檢定電路板阻抗和電接口信號提供了高性能探測解決方案。P80318是一種18 GHz 100 Ω輸入阻抗差分TDR手持探頭，可以對差分傳輸線進行高保真阻抗測量。可以調節的探頭間隙支持各種差分線路間距和阻抗。P8018是一種20 GHz單端無源手持式TDR探頭。P80318和P8018都可以作為獨立式探頭使用，它們都采用專門設計，可以與80A02結合使用，控制EOS/ESD保護功能。

幾千兆位信號路徑檢定和分析– 串行數據網絡分析(SDNA)

隨著數字電路的時鐘速率和上升時間不斷提高，互連信號完整性對數字系統的性能影響非常大。在時域和頻域中對信號路徑和互連進行準確高效的串行數據網絡分析(SDNA)，對預測信號損耗、抖動、串擾、端接和振鈴、數字誤碼和眼圖劣化至關重要，以確保系統可靠運行。

泰克提供多個真正差分TDR模塊，這些模塊與IConnect®軟件相結合，可以以高達–70 dB的動態范圍進行S參數測量。這種性能保證了在串行數據分析、數字設計、信號完整性和電接口*性測試應用中進行準確的、可重復的測量。

裝有IConnect®軟件的TDR模塊性能

TDR模塊	S參數測量帶寬性能
80E10	50 GHz
80E08	30 GHz
80E04	20 GHz

通過長記錄長度采集技術，IConnect®提供了巨大的靈活性，在執行S參數測量時獲得了所需的頻率范圍和頻率階躍。可以采集zui多1,000,000點數據。

在結合使用IConnect®信號完整性TDR和S參數軟件及DSA8300時，您可以獲得高效、易用、經濟的解決方案，基于測量數據評估幾千兆位互連鏈路和器件的性能，包括信號完整性分析、阻抗、S參數和眼圖測試及故障隔離。IConnect®可以幫助您在幾分鐘內、而不是幾天內完成互連分析任務，加快系統設計時間，降低設計成本。IConnect®還可以進行許多串行數據標準要求的阻抗、S參數和眼圖*性測試，及對幾千兆位互連進行全面的通道分析、Touchstone (SnP)文件輸出SPICE建模。

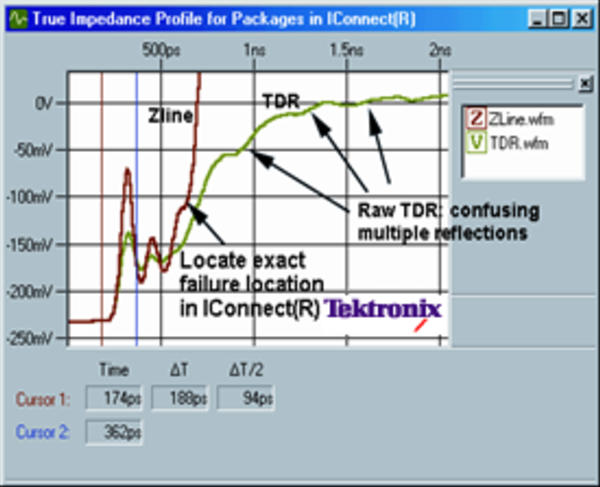

故障分析 – 迅速識別問題位置

80E10微米級分辨率和IConnect®真正阻抗曲線可以迅速識別問題的具體位置。

80E10擁有12 ps的典型TDR上升時間，提供了杰出的分辨率，可以zui快、地隔離封裝、電路板和芯片故障分析應用中的問題。

IConnect®信號完整性TDR和S參數軟件

IConnect® S參數軟件在DSA8300 TDR平臺上運行，為數字設計、信號完整性分析和互連*性測試中的S參數測量提供了、吞吐量zui高的方式，與類似帶寬的VNA相比，可以節約高達50%的成本，明顯加快測量速度。

您還可以利用IConnect® S參數軟件的命令行界面，在使用TDR儀器進行的整套制造測試中自動進行S參數測量，明顯縮短測試時間，提高測量可靠性。可以使用參考源(開路、短路、直通)簡便地校準S參數，并可以選配50 Ω負荷，輕松實現測量、夾具反嵌及移動參考平面。Touchstone文件格式輸出可以簡便地共享S參數文件，進一步進行數據分析和仿真。

泰克提供了多款真正差分TDR模塊，這些模塊與IConnect®相結合，提供了帶寬高達50 GHz及動態范圍–70 dB的S參數測量能力。這一性能超越了串行數據分析、數字設計和信號完整性應用的要求，串擾解析精度達到1% (–40 dB)，而電接口*性測試模板一般要求在–10 dB到–30 dB的范圍內進行測量。

IConnect®軟件可以直接從TDR/T或VNA S參數測量中，迅速簡便地為PCB、柔性電路板、連接器、電纜、封裝、插座和I/O緩沖輸入生成SPICE和IBIS模型。

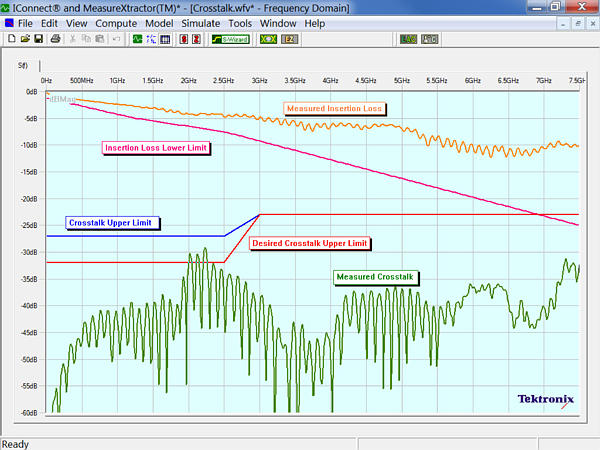

IConnect®可以顯示數字系統中的眼圖劣化、抖動、損耗、串擾、反射和振鈴。
IConnect® Linear Simulator允許設計人員把多條互連通道連接起來，評估整體時域和頻域性能及整個通道的眼圖。
IConnect®明顯簡化了互連鏈路的信號完整性分析、均衡和加重器件設計以及帶有發射機和接收機的互連鏈路分析。

如需進一步了解IConnect®應用軟件，請參閱“IConnect®信號完整性、TDR,和S參數軟件 – 80SICMX • 80SICON • 80SSPAR”產品技術資料。

高速光接口測試解決方案

DSA8300擁有高度可配置的主機和各種光接口模塊，為125 Mb/s - 100 Gb/s以上應用提供了完整的高保真光接口測試解決方案。這些模塊涵蓋了單模光纖和多模光纖的各種波長。每個模塊可以選配大量的可選擇的光接口參考接收機(ORR)濾波器和/或一條全帶寬路徑。每個模塊還支持經過全面校準的時鐘恢復解決方案(可以集成到模塊中，或通過數據撿拾發送到外部時鐘恢復模塊或獨立式時鐘恢復儀器)。

下面的選型指南簡要介紹了泰克提供的每個光接口采樣模塊，并包括每個模塊主要指標。如需這些模塊更完整的信息，請參閱“光接口采樣模塊 – 80C07B • 80C08C • 80C10B • 80C11 • 80C12 • 80C25GBE”產品技術資料。

光接口采樣模塊

模塊	說明
80C07B多速率數據通信和電信模塊	80C07B模塊是為測試125 Mb/s - 2.5 Gb/s數據通信/電信信號而優化的一種寬波長(700 - 1650 nm)多速率光接口采樣模塊。由于放大光電轉換器設計，這種模塊提供了杰出的信噪比，用戶可以考察低功率光接口信號。80C07B可以選配經過全面校準的內部時鐘恢復功能，支持125、155、622、1063、1250、2125、2488、2500和2666 Mb/s速率。
80C08C多速率、寬波長、高靈敏度10 Gb/s模塊	80C08C模塊是一種寬波長(700 - 1650 nm)多速率光接口采樣模塊，為10GbE、40GbE-R4和9.953、10.3125、11.0957 Gb/s的100GbE-SR10應用以及10.51875和11.317 Gb/s的10G光纖通道應用提供了數據通信速率測試功能。80C08C還提供了9.953、10.664和10.709 Gb/s的電信速率測試功能。由于放大光電轉換器設計，這種模塊提供了杰出的信噪比性能和高光接口靈敏度，用戶可以考察低功率光接口信號。80C08C可以選配集成時鐘恢復選項，支持以9.8 - 12.6 Gb/s的任何標準速率或用戶速率采集信號。
80C10B多速率數據通信和電信40 Gb/s和100 Gb/s模塊	80C10B模塊提供集成的、可以選擇的參考接收機濾波，可以在1310或1550 nm波長上對39.813 Gb/s (OC-768/STM-256, VSR2000 G.693, 40G NRZ G.959.1)、41.25 Gb/s (40GBASE-FR)和43.018 Gb/s [G.709 FEC, OTU3, (4×10G LAN PHY)]速率進行性測試。除這些速率外，用戶還可以在80C10B上選擇30、65和80 GHz的可選帶寬寬，實現的噪聲對帶寬性能，準確檢定信號。80C10B選項F1擴大了濾波器選擇范圍，包括27.739 Gb/s (100GBASE-LR4 + FEC和100GBASE-ER4 + FEC)和25.781 Gb/s (100GBASE-LR4和100GBASE-ER4 )。在配備選項CRTP時，其為時鐘恢復提供了電接口信號撿拾功能。CR286A時鐘恢復儀器(單獨銷售)則為80C10B提供了高達28.6 Gb/s的時鐘恢復功能。80C10B還可以在捆綁訂購的配置中選配提供，該捆綁套件包括一條70+ GHz的電接口采樣通道。
80C11多速率10 Gb/s數據通信和電信模塊	80C11模塊是為測試9.953、10.3125、10.51875、10.664、10.709、11.0957、11.317和14.025 Gb/s的10 Gb/s數據通信和電信標準速率而優化的一種寬波長(1100 - 1650 nm)多速率光接口采樣模塊。由于高達30 GHz (典型值)的高光接口帶寬，它特別適合通用的高性能10 Gb/s光接口器件測試。80C11可以選配時鐘恢復功能，支持9.8 - 12.6 Gb/s連續范圍內的任何標準速率或用戶自定義速率。
80C12多速率數據通信和電信模塊	80C12模塊是一種寬波長(700 - 1650 nm)多速率光接口采樣模塊，提供了1G、2G、4G、8G和10G電信和數據通信測試功能。這種異常靈活的模塊可以配置成支持數據速率較低的應用(1 - 8.5 Gb/s)或各種10 Gb/s應用。低數據速率應用包括：1、2、4和8G光纖通道、10GBASE-X4和4路10 Gb/s光纖通道之類的多路標準以及Infiniband SDR和DDR速率。支持的10 Gb/s應用包括數據通信應用和電信應用。支持的10 Gb/s數據通信應用包括10GbE、40GbE-R4和9.953、10.3125、11.0957 Gb/s的100GbE-SR10應用以及10.51875和11.317 Gb/s的10G光纖通道應用。80C12還提供了9.953、10.664和10.709 Gb/s的電信速率測試功能。由于放大光電轉換器設計，這種模塊提供了杰出的信噪比性能和高光接口靈敏度，用戶可以考察低功率光接口信號。80C12的時鐘恢復功能使用80A05模塊或CR125A時鐘恢復儀器(單獨銷售)。
80C14多速率數據通信和電信模塊	80C14模塊是一種寬波長(700 - 1650 nm)多速率光接口采樣模塊，提供了8G、10G和16G電信和數據通信測試功能。支持的10 Gb/s數據通信應用包括：10GbE，40GbE-R4，9.953、10.3125和11.0957 Gb/s的100GbE-SR10應用。光纖通道應用包括：8.500、10.51875、11.317和14.025 Gb/s。80C14還提供了9.953、10.664、10.709和12.5 Gb/s電信速率測試功能。由于放大光電轉換器設計，這種模塊提供了杰出的信噪比性能和高光接口靈敏度，用戶可以考察低功率光接口信號。80C14的時鐘恢復功能由CR175A或CR286A(單獨銷售)提供。
80C25GBE多速率數據通信100 Gb/s (4 × 25 Gb/s)模塊	80C25GBE模塊提供了65 GHz全帶寬、集成、可選擇參考接收機濾波功能，可以在1310或1550 nm波長上對27.739G (100GBASE-LR4+FEC和100GBASE-ER4+FEC)和25.781G (100GBASE-LR4和100GBASE-ER4)應用進行*性測試。在配備選項CRTP時，其為時鐘恢復提供了電接口信號撿拾功能。80C25GBE的時鐘恢復功能使用CR286A時鐘恢復儀器(單獨銷售)提供。

光接口采樣模塊選型指南

特點	80C07B*³	80C08C	80C12		80C14	80C11	80C25GBE	80C10B*⁴
特點	80C07B*³	80C08C	選項 F1-F6*⁵	選項 10G	80C14	80C11	80C25GBE	標配	選項 F1
下表列出了DSA8300目前使用的每個光接口采樣模塊的主要指標，以幫助您為自己的光接口測試應用選擇zui合適的光接口模塊。詳細指標請參閱80Cxx光接口采樣模塊產品技術資料。
波長范圍(nm)	700-1650	700-1650	700-1650	700-1650	700-1650	1100-1650	1290-1330 1520-1620	1290-1330 1520-1620	1290-1330 1520-1620
沒有濾波的光接口帶寬(GHz)	2.5	10	10	10	12	30	65	80	65
光纖輸入(μm)	9, 50, 62.5	9, 50, 62.5	9, 50, 62.5	9, 50, 62.5	9, 50, 62.5	9	9	9	9
模板測試靈敏度(dBm)	–22	–16*⁶	–15	–15	–15	–9	–8*⁷	–7*⁷	–8*⁷
支持的光接口參考接收機
125, 155 Mb/s	?
622 Mb/s	?
1063 Mb/s	?		?
1250 Mb/s	?
2125 Mb/s	?		?
2488, 2500 Mb/s	?
3.125, 3.188 Gb/s			?
4.25 Gb/s			?
8.50 Gb/s				?	?	?
9.95 Gb/s		?		?	?	?
10.31 Gb/s		?		?	?	?
10.52 Gb/s		?		?	?	?
10.66 Gb/s		?		?	?	?
10.71 Gb/s		?		?	?	?
11.1 Gb/s		?		?	?	?
11.3 Gb/s		?		?	?	?
14.025 Gb/s					?	?
14.063 Gb/s					?	?
25.78 Gb/s							?		?
27.74 Gb/s							?		?
39.81 Gb/s								?	?
41.25 Gb/s								?	?
43.02 Gb/s								?	?

*³80C07B支持特定的光接口參考接收機濾波器分組。詳情請參閱80Cxx光接口模塊產品技術資料。

*⁴80C10B的時鐘恢復觸發撿拾模塊(選項CRTP)可以支持數據速率高達>43 Gb/s的觸發撿拾。

*⁵80C12支持特定的光接口參考接收機濾波器分組。詳情請參閱80Cxx光接口模塊產品技術資料。

*⁶在選配內部時鐘恢復選項時，80C08C的模板測試靈敏度降低~1 dBm。

*⁷在選配時鐘恢復觸發撿拾(CRTP)選項時，80C10B和80C25GBE的模板測試靈敏度降低0.6 dB (zui大值)。

光接口測試時鐘恢復

在許多光接口應用中，沒有直接的數據時鐘提供參考信號，以便從被測器件中采集信號。在這些情況下，必需從數據信號中恢復時鐘。泰克8000系列采樣示波器產品提供了一套完整的時鐘恢復解決方案，滿足了這一需求。每個解決方案都經過全面校準，用戶不需進行任何手動系統校準，來考慮由于發送到時鐘恢復單元輸入的數據撿拾而導致的任何損耗。下面的選型指南列明了時鐘恢復解決方案及每種解決方案的主要指標，幫助您選擇自己應用的解決方案。詳細指標請參閱80Cxx光接口采樣模塊產品技術資料(集成到80C07B、80C08C或80C11中的時鐘恢復選項)，獨立式時鐘恢復模塊或儀器請參閱相應的時鐘恢復產品技術資料。

注:獨立式時鐘恢復模塊/儀器擁有電接口輸入，可以用來從電接口信號及8000系列光接口采樣模塊的電接口數據撿拾輸出中恢復時鐘。

集成時鐘恢復選項*⁸

特點	80C07B	80C08C			80C11
特點	選項 CR1	選項 CR1	選項 CR2	選項 CR4	選項 CR1	選項 CR2	選項 CR3	選項 CR4
C連續可變速率范圍(Gb/s)	固定速率	固定速率	固定速率	9.8 - 12.6	固定速率	固定速率	固定速率	9.8 - 12.6
時鐘恢復靈敏度(dBm)*⁹	–22	–15	–15	–15	–9	–9	–9	–9
支持的標準速率
125, 155 Mb/s	?
622 Mb/s	?
1063 Mb/s	?
1250 Mb/s	?
2125 Mb/s	?
2488, 2500 Mb/s	?
9.95 Gb/s		?		?	?	?	?	?
10.31 Gb/s		?	?	?				?
10.52 Gb/s			?	?				?
10.66 Gb/s				?		?		?
10.71 Gb/s				?			?	?
11.1 Gb/s				?				?
11.3 Gb/s				?				?
14.025 Gb/s
14.063 Gb/s
25.78 Gb/s
27.74 Gb/s

*⁸時鐘恢復功能集成到光接口模塊中，可以從8000系列示波器的Trigger Setup菜單中控制。

*⁹電接口時鐘恢復靈敏度適用于差分輸入，隨輸入時鐘速率變化。詳情請參閱時鐘恢復產品技術資料。

獨立式(電接口)時鐘恢復模塊/儀器

特點	80A05*¹⁰		CR125A*¹¹	CR175A*¹¹	CR286A*¹¹
特點	標配	選項 10G	CR125A*¹¹	CR175A*¹¹	CR286A*¹¹
連續可變速率范圍(Gb/s)	50 - 3.188, 4.25	50 - 3.188, 3.267 - 4.25, 4.900 - 6.375, 9.8 - 12.6	0.1 - 12.5	0.1 - 17.5	0.1 - 28.6
時鐘恢復靈敏度 (mV_p-p)*⁹	≤15	≤15	15	15	15
可調節時鐘恢復環路帶寬和峰值*¹²		, , ,, , , , ,		?	?	?
支持的標準速率
125, 155 Mb/s	?	?	?	?	?
622 Mb/s	?	?	?	?	?
1063 Mb/s	?	?	?	?	?
1250 Mb/s	?	?	?	?	?
2125 Mb/s	?	?	?	?	?
2488, 2500 Mb/s	?	?	?	?	?
2.66 Gb/s	?	?	?	?	?
3.125, 3.188 Gb/s	?	?	?	?	?
4.25 Gb/s	?	?	?	?	?
5.00 Gb/s	?	?	?	?	?
6.14 Gb/s	?	?	?	?	?
7.37 Gb/s	?	?	?	?	?
8.50 Gb/s		?	?	?	?
9.95 Gb/s		?	?	?	?
10.31 Gb/s		?	?	?	?
10.52 Gb/s		?	?	?	?
10.66 Gb/s		?	?	?	,,	?
10.71 Gb/s		?	?	?	?
11.1 Gb/s		?	?	?	?
11.3 Gb/s		?	?	?	?
14.025 Gb/s			?	?	?
14.063 Gb/s			?	?	?
25.78 Gb/s					?
27.74 Gb/s					?

*⁹差分輸入的電接口時鐘恢復靈敏度隨輸入時鐘速率變化。詳情請參閱時鐘恢復產品技術資料。

*¹⁰時鐘恢復模塊插入8000系列示波器的大模塊插槽中，可以從Trigger Setup菜單控制。

*¹¹獨立式時鐘恢復儀器；可以從BERTScope時鐘恢復儀器控制軟件中控制，可以從8000系列示波器的App菜單中接入。

*¹²如需進一步了解時鐘恢復環路帶寬和峰值，請參閱時鐘恢復產品技術資料。

光接口測試應用測量和分析工具

DSA8300包括為滿足光接口測試應用專門設計的各種測量和分析工具。除標準幅度和定時參數測量外(如上升時間/下降時間、幅度、RMS抖動、RMS噪聲、頻率、周期、等等)，DSA8300的測量套件還包括為測量光接口信號訂制的測量(平均光接口功率、消光比、眼圖高度、眼圖寬度、光接口調制幅度(OMA)、等等)。如需完整的測量清單，請參閱本產品技術資料中的“數學運算/測量”部分。

DSA8300包括從155 Mb/s到100 Gb/s所有常用光接口標準的標準*性測試模板。用戶還可以創建自己的模板，自動進行模板測試。另外還提供了直方圖和光標測量，分析DSA8300采集的光接口信號。

zui后，80SJNB應用軟件支持全面分析光接口信號的抖動、噪聲和BER。這一軟件的高級版(選項JNB01)支持評估有損傷的信號的加重和均衡。

高性能電接口測試解決方案

DSA8300還特別適合各種高性能電接口應用。由于模塊化系統，用戶可以為DSA8300配置其要求的各種電接口模塊。下表列出了DSA8300目前使用的每個電接口采樣模塊的主要指標，以幫助您為自己的應用選擇zui合適的電接口模塊。詳細指標請參閱80Exx電接口采樣模塊產品技術資料。

電接口采樣模塊選型指南

特點	80E01	80E03	80E06	80E07	80E09	TDR模塊
特點	80E01	80E03	80E06	80E07	80E09	80E04	80E08	80E10
通道數量	1	2	1	2	2	2	2	2
帶寬	50 GHz	20 GHz	70+ GHz	20/30 GHz (用戶可以選擇)	30/40/60 GHz (用戶可以選擇)	20 GHz	20/30 GHz (用戶可以選擇)	30/40/50 GHz (user selectable)
全部帶寬時的階躍響應(10-90%)	7 ps	17.5 ps	5.0 ps	11.7 ps	5.8 ps	17.5 ps	11.7 ps	7 ps
RMS噪聲	1.8 mV	600 µV	1.8 mV	280 µV at 20 GHz 300 µV at 30 GHz	300 µV at 30 GHz 330 µV at 40 GHz 450 µV at 20 GHz	600 µV	280 µV at 20 GHz 300 µV at 30 GHz	300 µV at 30 GHz 370 µV at 40 GHz 600 µV at 20 GHz
入射TDR階躍上升時間 (10-90%)	—	—	—	—	—	23 ps	18 ps	12 ps
反射TDR階躍上升時間 (10-90%)	—	—	—	—	—	28 ps	20 ps	15 ps
遠程采樣功能	選配2 m 80N01擴展器電纜	選配2 m 80N01擴展器電纜	選配2 m 80N01擴展器電纜	全面集成2 m遠程電纜	全面集成2 m遠程電纜	選配2 m80N01擴展器電纜	全面集成2 m遠程電纜	全面集成2 m遠程電纜

S參數性能特點(80E10)

測量條

所有測量均在DSA8300手冊規定的正確預熱時間之后進行
使用標準S參數動態范圍測量方法，確定模塊的動態范圍
不確定性結果從各種器件中導出，平均250次
通過在80E10模塊上選擇較低的帶寬設置，可以實現更好的動態范圍，因為RMS噪底較低
結果適用于單端測量或差分測量

動態范圍

不確定性
