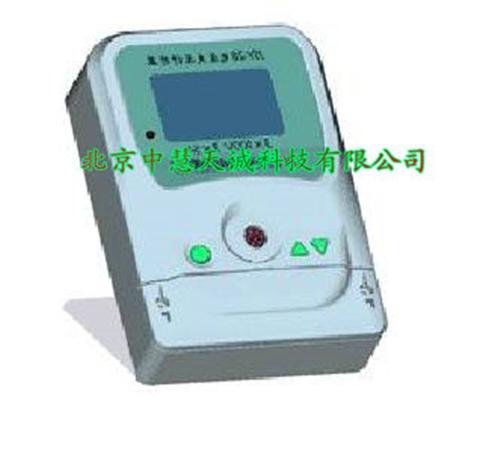

| 失壓計時儀（三相四線） 型號：NUBJSY-2B | 貨號：ZH8097 |
| 產品簡介: 電能表電壓回路失壓是高壓電能計量裝置的主要故障，是造成丟失電量、需要追補電量的主要原因，尤其是電能表電壓回路失壓，后果為嚴重，并且由此造成的電量追補性較大，缺乏足夠依據，對重要計量場合，如發電廠上網電量關口、供電關口、大用戶計量點，因為月電量高達1千萬千瓦時到十幾億千瓦時，這種丟電電量和追補電量對結算的公正性有嚴重影響。另外，由于對電能表電壓回路失壓故障缺乏報警措施和巡視制度往往造成長時間電壓回路失壓，電能計量裝置長期在故障條件下運行，影響電能計量的正確性。 電壓失壓計時器是在電能計量發生故障時計量故障時間的，雖然不屬于電能計量裝置，但在電能計量裝置中考慮使用電壓失壓計時器是要的。因此，新版的《電能計量裝置運行管理規程》（DL/T488-2000）以及《互聯電網關口電能計量系統管理暫行辦法》都把電壓失壓計時器列為高壓電能計量裝置中的一個設備。 針對現有的電壓回路失壓計時器作為重要計量設備而受到應有重視而存在著設計不完善、功能不能完滿足使用要求、性低、通信接口、檔次較低等特點，總結十幾年電能計量工作的經驗，采用的數字采樣和可編程邏輯器件，應用表面貼裝，生產出JSY-2B電壓失壓計時器。為電能計量裝置在電壓回路失壓后電量的估算提供了、電壓失壓計時器還可為用電分析和排除電能計量裝置二次回路運行故障提供依據。該產品完滿足電力行業標準《電壓失壓計時器條件 （DL/T566） 》的要求，同時滿足《多功能電能表（DL/T614） 》中有關電磁兼容的要求。 主要功能 準確記錄電能計量回路失壓時間和對應的丟失電量：在負荷電流大于啟動電流的條件下，電能計量電壓回路（一相、兩相或三相）失壓時，準確累計失壓時間，計算對應的失壓丟失電量，指示斷相相別，進行失壓報警，直到電壓正常恢復為止。 準確記錄失壓故障狀態及時間：在一相、兩相或三相失壓時，分別記錄起始（低于額定電壓的78%）、結束 （大于額定電壓的85%）時間、電流值和電功率值，同時記錄累計失壓次數和時間。 準確記錄流狀態及時間：在一相、兩相或三相流時（小于啟動電流），記錄對應的時間及電壓值，同時記錄累計流時間和次數。 通訊功能：具有RS-485接口，可進行現場及遠程通訊；具有紅外通訊接口，可在現場進行數據讀取和編程設置。 與電量計費系統配套使用：能與電量計費系統主站，現場電能數據采集裝置進行通信，傳輸有關失壓故障的信息。 相序錯誤監測和報警：顯示相序，對錯誤相序進行報警。 錯接線指示：能顯示常見的錯接線錯誤。 報警方式：通過面板上的報警指示燈閃爍進行報警；并通過繼電器接點輸出。 顯示功能：能實時記錄并顯示三相電壓、三相電流、三相功率、三相電能、電壓合格率等數據。 指標： 電壓、電流測量準確度：1% 功率電能測量準確度：2% 間測量精度：1s；計時誤差：±1min/30d 參比電壓：57.5V、100V 額定電流：1A 、5A 使用電壓上限：參比電壓的120% 正常工作電壓下限：參比電壓的 70% 參比頻率：50Hz 掉電后數據保存時間：10年以上 啟動電流：額定電流的0.5%±5mA 啟動電壓：參比電壓的 78%±2V 返回電壓：參比電壓的 85%±2V 電壓回路功率消耗：每相小于1.5VA 事件記錄容量：200條（失壓、流記錄100條） 通訊接口：紅外接口、RS485接口 使用環境：溫度：-20～+85℃；濕度：25%～80% 完滿足電力行業標準《電壓失壓計時器條件 （DL/T566） 》的要求 滿足《多功能電能表（DL/T614） 》中有關電磁兼容的要求。 |  |
