當前位置：北京派迪威儀器有限公司>>高精度電動平臺系列>>電動整體位移臺、龍門架>> PT-SW01電動三維旋轉臺 三維電動位移臺
| 產地類別 | 國產 | 產品種類 | 電動 |
|---|---|---|---|
| 價格區間 | 1.5萬-3萬 | 應用領域 | 環保,食品/農產品,生物產業,電子/電池,綜合 |

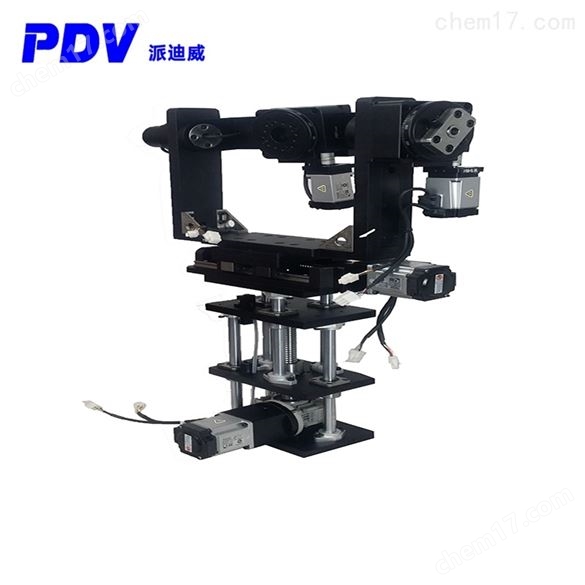

三維電動旋轉臺：PT-SW01
產品特性：
※標配步進電機使用公司的運動控制器可對其實現自動化控制。
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長。
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小。
※設計精巧的消空回結構，可調整長期使用造成的空回間隙。
※特殊的結構設計保證了旋轉臺面很低的端跳和偏心，使旋轉運動更加平穩。
※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位。
※臺面外圍的刻度圈是激光刻劃標尺。
產品參數：
產品型號 | PT-SW01 | |
結 構 描 述 | 角度范圍 | 繞X，Y，Z三軸360° |
臺面尺寸 | 150×150mm | |
傳動比 | 180∶1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機（1.8°） | SST57D3301 | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 10kg | |
重量 | 10kg | |
精 度 描 述 | 分辨率 | 0.01°=36″（無細分） 0.0005°=1.8″（20細分） |
速度 | 25°/sec | |
重復定位精度 | 0.005°=18″ | |
定位精度（選配光柵） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 20μ | |
丟步 | 0.005°=18″ | |
平行度 | 100μ | |
