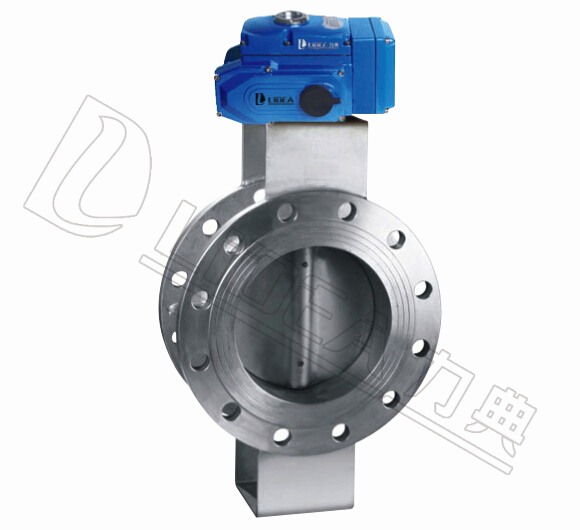

LDBUW系列 電動通風蝶閥
具體成交價以合同協議為準
- 公司名稱 上海力典電磁閥有限公司
- 品牌 LIDEA/力典
- 型號 LDBUW系列
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2016/12/16 11:19:55
- 訪問次數 391
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
電動通風蝶閥的產品概述
 |
電動通風蝶閥的技術參數
| 技術參數 | 標準規范 | |
| 電壓電壓 AC220V、AC380V（其它特制 | 法蘭標準 GB9113.1 | |
| 環境溫度 -30℃～+70℃ | 檢測與試驗 GB/T13927-1992 | |
| 防護等級 IP67 | 設計標準 GB/T12237-1989 | |
| 閥體說明 | ||
| 公稱通徑 50-1600mm | ||
| 公稱壓力 PN0.1、PN0.6 | 功能選項 | |
| 連接方式 法蘭連接 | 防 爆 型 防爆等級：dIIBT5 | |
| 閥體材質 WCB | 信號反饋 X1機械無源信號，X2有源信號 | |
| 碟板材質 WCB | 開關型 通電開到位，通電關到位。 | |
| 工作溫度 | C6：-30℃～250℃ | 調節型 調節型輸入4～20mA、1～5V、0～10號，實現球閥調節功能 |
| C7：-30℃～350℃ | 適用介質 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| C8：-40℃～400℃ | 手動功能 電動執行器帶有手動開閥、關閥功能。 | |
| C9：-40℃～450℃ | 備注 電動參數請另參考選配的電動執行器資料 | |
 |

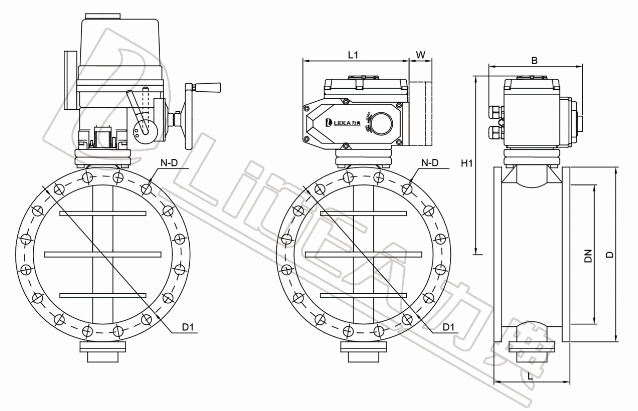

| GB閥體尺寸（mm)配LDX電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | L1 | H1 | Z-ФD | E-電動頭 |
| LDBUW50 | 50 | 100 | 140 | 110 | 165 | 235 | 4-Ф14 | LDX-005 |
| LDBUW65 | 65 | 100 | 160 | 130 | 165 | 255 | 4-Ф14 | LDX-005 |
| LDBUW80 | 80 | 100 | 190 | 150 | 165 | 275 | 4-Ф18 | LDX-005 |
| LDBUW100 | 100 | 120 | 210 | 170 | 165 | 295 | 4-Ф18 | LDX-005 |
| LDBUW125 | 125 | 120 | 240 | 200 | 190 | 330 | 8-Ф18 | LDX-010 |
| LDBUW150 | 150 | 120 | 265 | 225 | 190 | 355 | 8-Ф18 | LDX-016 |
| LDBUW200 | 200 | 140 | 320 | 280 | 190 | 410 | 8-Ф18 | LDX-016 |
| LDBUW250 | 250 | 140 | 375 | 335 | 270 | 505 | 12-Ф18 | LDX-020 |
| LDBUW300 | 300 | 170 | 440 | 395 | 270 | 565 | 12-Ф22 | LDX-020 |
| LDBUW350 | 350 | 170 | 490 | 445 | 270 | 615 | 12-Ф22 | LDX-020 |
| LDBUW400 | 400 | 190 | 540 | 495 | 270 | 665 | 16-Ф22 | LDX-040 |
| LDBUW450 | 450 | 190 | 595 | 550 | 270 | 720 | 16-Ф22 | LDX-040 |
| LDBUW500 | 500 | 190 | 645 | 600 | 270 | 770 | 20-Ф22 | LDX-060 |
| LDBUW600 | 600 | 210 | 755 | 705 | 270 | 875 | 20-Ф26 | LDX-060 |
| LDBUW700 | 700 | 210 | 860 | 810 | 270 | 980 | 24-Ф26 | LDX-100 |
| LDBUW800 | 800 | 210 | 975 | 920 | 270 | 1090 | 24-Ф30 | LDX-100 |
| LDBUW900 | 900 | 250 | 1075 | 1020 | 390 | 1023 | 24-Ф30 | LDX-100 |
| LDBUW1000 | 1000 | 250 | 1175 | 1120 | 390 | 1073 | 28-Ф30 | LDX-160 |
| LDBUW1200 | 1200 | 250 | 1405 | 1340 | 390 | 1203 | 32-Ф33 | LDX-160 |
| LDBUW1400 | 1400 | 300 | 1630 | 1560 | 390 | 1910 | 36-Ф36 | LDX-200 |
| LDBUW1600 | 1600 | 300 | 1830 | 1760 | 390 | 1815 | 40-Ф36 | LDX-20 |
的產品特點
采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性隨閥體選材而定，公稱壓力＜0.6MPA，其泄漏量控制在zui大流通量的2%以 內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通 能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
